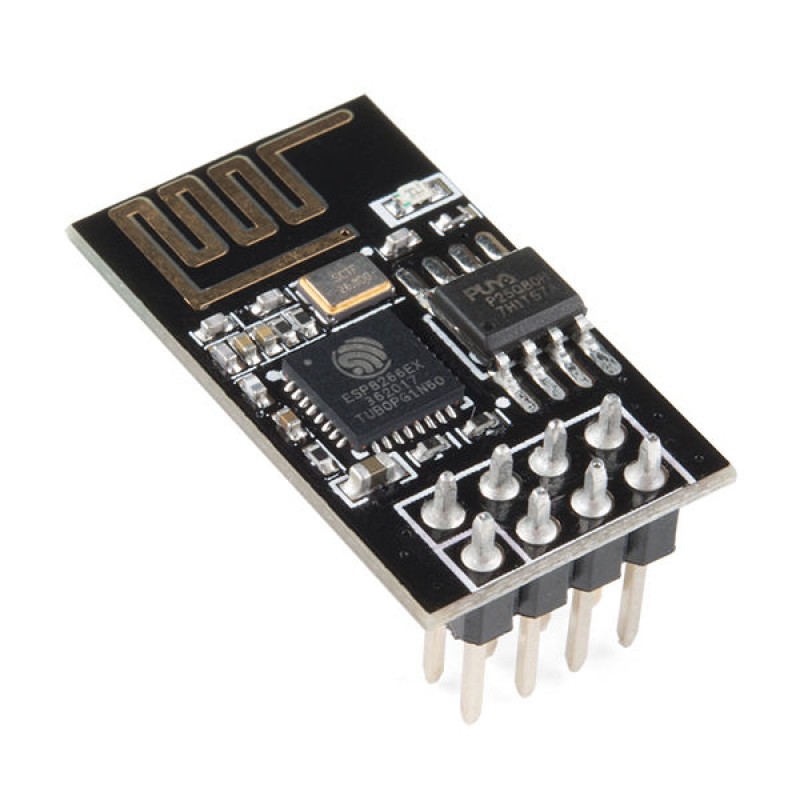

Esp8266 Seri Wifi Modül
ESP8266, yeni bağlantılı dünya ihtiyaçları için tasarlanmış oldukça entegre bir çiptir. Uygulamayı barındırabilmesine veya tüm Wi-Fi ağ işlevlerini başka bir uygulama işlemcisinden yönlendirebilmesine olanak tanıyan eksiksiz ve kendine yeten bir Wi-Fi ağ çözümü sunar.
ESP8266, çalıştırma süresince minimal ön yükleme ve minimal yükleme ile GPIO'ları aracılığıyla sensörler ve diğer uygulama özellikli cihazlarla entegre olmasını sağlayan güçlü dahili işleme ve depolama yeteneklerine sahiptir. Yüksek derecede on-chip entegrasyonu minimal dış devreye imkan tanır ve ön uç modülü de dahil olmak üzere tüm çözüm minimum PCB alanını alacak şekilde tasarlanmıştır.
Karşılık Gelen Arayüz:

• SDIO 2.0, SPI, UART

• 32-pin QFN paket

• Entegre RF switch, balun, 24dBm PA, DCXO ve PMU

• Entegre RISC işlemci, çip üzeri hafıza ve dış hafıza ara yüzleri

• Entegre MAC/baz bandı işlemcisi

• Hizmet Kalitesi yönetimi

• Yüksek

• Tüm dahili sarf malzemeleri için on-chip düşük düşüşlü doğrusal regülatörler

• Sahte parazitsiz saat oluşturma mimarisi

• Entegre WEP, TKIP, AES ve WAPI motorları

Özellikler

• 802.11 b/g/n

• Wi-Fi Direct (P2P), soft-AP

• Entegre TCP/IP protokol yığını

• Entegre TR switch, balun, LNA, güç amlifikatörü ve eşleşen ağlar

• Entegre PLL, regülatör, DCXO ve güç yönetim birimleri

• 802.11B modunda +19.5dBm çıkış gücü

• Sızıntı akımını <10uA'ya kadar azaltın

• Entegre düşük güç 32-bit CPU uygulama işlemcisi olarak kullanılabilir.

• SDIO 1.1/2.0, SPI, UART

• STBC, 1×1 MIMO, 2×1 MIMO

• A-MPDU & A-MSDU kanal birleştirme & 0.4ms koruma aralığı

• Uyanma ve iletim paketleri <2ms

• Standby güç tüketimi <1,0mW (DTIM3)
